QEA012

m²

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional. Impermeabilización con láminas asfálticas, tipo bicapa.

70,66€

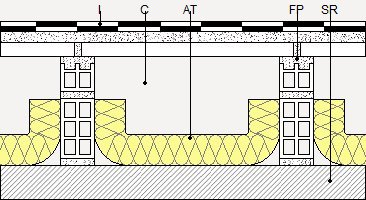

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional, pendiente del 1% al 15%. FORMACIÓN DE PENDIENTES: tablero cerámico hueco machihembrado de 80x25x3,5 cm con capa de regularización de mortero de cemento, industrial, M-5, de 3 cm de espesor, acabado fratasado, sobre tabiques aligerados de ladrillo cerámico hueco de 24x11,5x9 cm, recibido con mortero de cemento, industrial, M-5, dispuestos cada 80 cm y con 30 cm de altura media, rematados superiormente con maestras de mortero de cemento, industrial, M-5; AISLAMIENTO TÉRMICO: manta de lana de vidrio, manta Kraft (TI 212) "KNAUF INSULATION"; IMPERMEABILIZACIÓN: tipo bicapa, adherida, compuesta por lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FV, previa imprimación con emulsión asfáltica aniónica con cargas tipo EB, y lámina de betún modificado con elastómero SBS, LBM(SBS)-40/G-FP adherida a la anterior con soplete, sin coincidir sus juntas. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1.

12,000

0,13

1,56

mt08aaa010a

m³

Agua.

0,014

1,50

0,02

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,075

33,86

2,54

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt16lki020ddb

m²

Manta de lana de vidrio, revestida por una de sus caras con una barrera de vapor constituida por papel kraft y polietileno, suministrada en rollos, manta Kraft (TI 212) "KNAUF INSULATION", de 80 mm de espesor, según UNE-EN 13162, con certificado de calidad del aire interior Eurofins Gold, resistencia térmica 2 m²K/W, conductividad térmica 0,04 W/(mK), Euroclase F de reacción al fuego según UNE-EN 13501-1, con código de designación MW-EN 13162-T1-Z3, de aplicación como aislante térmico y acústico entre tabiques aligerados de cubiertas inclinadas o planas ventiladas, y sobre falsos techos. Las resinas empleadas en la fabricación no contienen formaldehído ni fenoles (E-Technology).

1,200

3,28

3,94

mt04lvg020c

Ud

Tablero cerámico hueco machihembrado, para revestir, 80x25x3 cm, con las testas rectas, según UNE 67041.

5,000

0,39

1,95

mt14lga010ca

m²

Lámina de betún modificado con elastómero SBS, LBM(SBS)-40/G-FP, de 2,5 mm de espesor, masa nominal 4 kg/m², con armadura de fieltro de poliéster reforzado y estabilizado de 160 g/m², con autoprotección mineral de color gris. Según UNE-EN 13707.

1,100

7,08

7,79

mt14lba010a

m²

Lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FV, de 2,5 mm de espesor, masa nominal 3 kg/m², con armadura de fieltro de fibra de vidrio de 60 g/m², de superficie no protegida. Según UNE-EN 13707.

1,100

4,09

4,50

mt14iea020c

kg

Emulsión asfáltica aniónica con cargas tipo EB, según UNE 104231.

0,300

1,74

0,52

Subtotal materiales:

22,83

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,853

19,93

17,00

mo113

h

Peón ordinario construcción.

1,072

18,69

20,04

mo054

h

Oficial 1ª montador de aislamientos.

0,055

20,48

1,13

mo101

h

Ayudante montador de aislamientos.

0,055

18,92

1,04

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,186

19,93

3,71

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,186

18,92

3,52

Subtotal mano de obra:

46,44

3

Costes directos complementarios

%

Costes directos complementarios

2,000

69,27

1,39

Coste de mantenimiento decenal: 23,32€ en los primeros 10 años.

Costes directos (1+2+3):

70,66

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNIDAD DE OBRA QEA012: CUBIERTA PLANA NO TRANSITABLE, VENTILADA, AUTOPROTEGIDA, TIPO CONVENCIONAL. IMPERMEABILIZACIÓN CON LÁMINAS ASFÁLTICAS, TIPO BICAPA.

CARACTERÍSTICAS TÉCNICAS

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional, pendiente del 1% al 15%. FORMACIÓN DE PENDIENTES: tablero cerámico hueco machihembrado de 80x25x3,5 cm con capa de regularización de mortero de cemento, industrial, M-5, de 3 cm de espesor, acabado fratasado, sobre tabiques aligerados de ladrillo cerámico hueco de 24x11,5x9 cm, recibido con mortero de cemento, industrial, M-5, dispuestos cada 80 cm y con 30 cm de altura media, rematados superiormente con maestras de mortero de cemento, industrial, M-5; AISLAMIENTO TÉRMICO: manta de lana de vidrio, manta Kraft (TI 212) "KNAUF INSULATION"; IMPERMEABILIZACIÓN: tipo bicapa, adherida, compuesta por lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FV, previa imprimación con emulsión asfáltica aniónica con cargas tipo EB, y lámina de betún modificado con elastómero SBS, LBM(SBS)-40/G-FP adherida a la anterior con soplete, sin coincidir sus juntas.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

3,192

2,554

17 01 01

Hormigón (hormigones, morteros y prefabricados).

3,150

2,100

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,184

0,307

17 01 03

Tejas y materiales cerámicos.

2,520

2,016

17 03 02

Mezclas bituminosas distintas de las especificadas en el código 17 03 01.

0,531

0,531

Residuos generados:

9,577

7,507

15 01 01

Envases de papel y cartón.

0,643

0,857

17 02 03

Plástico.

0,188

0,313

17 02 01

Madera.

0,615

0,559

15 01 04

Envases metálicos.

0,018

0,030

Envases:

1,464

1,760

Total residuos:

11,041

9,267
